Vous avez peut-être déjà vu un diagramme pieuvre sans le reconnaître. Sur un tableau, au milieu d’un cercle, avec des traits qui partent vers l’environnement, les utilisateurs et les contraintes. Le dessin paraît simple. Le vrai sujet, lui, l’est beaucoup moins : comprendre ce que le produit doit faire, pour qui, dans quel contexte, et sous quelles limites.

Qu’est-ce qu’un diagramme pieuvre, exactement ?

Le point de départ est simple : avant de choisir une solution, il faut nommer les interactions entre un produit, un service ou un objet technique, et tout ce qui l’entoure. C’est précisément le rôle de ce schéma d’analyse fonctionnelle.

Définition claire et usage concret

Le diagramme pieuvre est une représentation graphique où le produit est placé au centre, puis relié aux éléments extérieurs de son environnement. Ces éléments peuvent être un utilisateur, un milieu environnant, une source d’énergie, une norme, un autre système ou encore un objet voisin. Le but est de faire apparaître les fonctions de service et les fonctions contraintes avant de parler de solution technique.

Quand on lit un cahier des charges trop tôt, on voit souvent des réponses déguisées en besoins. Par exemple, « ajouter un écran tactile » n’est pas un besoin, c’est déjà une solution. Le diagramme pieuvre sert justement à revenir à la base : quelles relations le produit doit-il assurer ?

Si votre schéma est flou, tout ce qui suit l’est aussi. Le besoin utilisateur devient approximatif, le cahier des charges fonctionnel se mélange à la conception, et la suite du projet part de travers. Vous voyez le piège ?

Ce que le schéma montre, et ce qu’il ne montre pas

Le diagramme ne décrit pas comment fabriquer le produit. Il décrit ce que le produit doit faire dans son contexte d’utilisation. La nuance est décisive, parce qu’on confond souvent la fonction avec la solution.

Prenez un téléphone portable. Le schéma peut faire apparaître l’utilisateur, le réseau, la batterie, la poche, la lumière ambiante, le bruit ou encore les exigences de sécurité. Un diagramme pieuvre exemple ne dit pas « mettre un capteur X », il dit plutôt : permettre de communiquer, être transportable, résister à l’usage quotidien, rester lisible en extérieur.

Autrement dit, on travaille sur la relation produit-environnement. On ne saute pas directement au composant, au matériau ou à l’interface. À la clé, une base plus propre pour la conception et moins de retours en arrière ensuite.

Méthode APTE, bête à cornes et autres schémas : ne mélangez pas les rôles

Le vrai sujet, ici, c’est d’éviter le grand mélange des outils. La plupart des confusions viennent du fait que ces schémas parlent tous du besoin, mais pas au même moment ni avec la même fonction.

Qui fait quoi dans l’analyse du besoin

La bête à cornes sert à cadrer le besoin : à qui rend-on service, sur quoi agit-on, et dans quel but. Elle répond à la question du sens. Le diagramme pieuvre, lui, répond à la question des interactions : quels éléments extérieurs influencent le produit ou le service ?

La méthode APTE est plus large. C’est une démarche d’analyse du besoin qui enchaîne plusieurs étapes et plusieurs outils, dont la bête à cornes et le diagramme pieuvre. Elle structure l’analyse fonctionnelle du besoin, puis la traduction en fonctions et contraintes. On n’est donc pas face à un dessin de plus, mais face à une logique d’ensemble.

Le cahier des charges fonctionnel, enfin, formalise le résultat attendu. Il prend les fonctions de service, les fonctions contraintes, les critères et les niveaux d’exigence, pour servir de base à la conception. Si vous confondez les rôles, vous écrivez trop tôt des solutions, ou vous oubliez des contraintes. Honnêtement, c’est là que les projets se compliquent.

Quel outil utiliser, à quel moment

Si vous démarrez un projet, commencez par la bête à cornes pour clarifier le besoin utilisateur. Ensuite, passez au diagramme pieuvre pour cartographier les interactions et repérer les fonctions et contraintes. Puis seulement, transformez ce travail en cahier des charges fonctionnel.

Si vous êtes déjà dans une phase de conception, le diagramme pieuvre sert souvent de vérification. On regarde alors si une fonction manque, si une contrainte a été oubliée, ou si une interaction a été mal formulée. Dans un dossier de conception, ça évite les « ah oui, on n’avait pas pensé à ça ».

Le bon réflexe est donc simple : besoin, interactions, fonctions, puis solutions. Si vous inversez l’ordre, vous risquez d’écrire un cahier des charges qui ressemble déjà à un plan technique. Et là, le besoin initial passe au second plan.

À ce stade, gardez en tête qu’un diagramme pieuvre ne sert pas à comparer des options : pour cela, le benchmark et sa méthode en étapes relèvent d’une autre démarche.

Avant de tracer quoi que ce soit, préparez les bonnes entrées

Un bon diagramme pieuvre se joue souvent avant le dessin. Le cadrage de départ fait la différence entre un schéma utile et une jolie page sans vraie portée analytique.

Délimiter le système et son contexte d’utilisation

Commencez par nommer clairement le système ou l’objet technique étudié. Est-ce un produit, un service, un objet, un sous-ensemble ? La formulation doit rester stable, sinon les interactions changent à chaque ligne du document.

Puis décrivez le contexte d’utilisation. Où l’objet fonctionne-t-il ? Par qui est-il utilisé ? Dans quel milieu environnant ? Une tondeuse à gazon n’a pas les mêmes contraintes selon qu’elle est utilisée sur un terrain plat, humide, bruyant ou dans un jardin urbain de petite surface.

Ensuite, listez les éléments extérieurs pertinents. Ce sont les acteurs ou objets du milieu extérieur qui interagissent réellement avec le produit : utilisateur, énergie, données, environnement physique, autres systèmes, règles de sécurité. Inutile d’en mettre vingt si six suffisent. Mieux vaut peu d’éléments, mais bien choisis.

Formuler le besoin sans glisser vers la solution

Le piège le plus fréquent, c’est la formulation trop basse dans la chaîne. Dire « le produit doit avoir une poignée ergonomique » revient déjà à choisir une solution. Dire « le produit doit être manipulable par un utilisateur avec une seule main » laisse encore de l’espace à la conception.

Posez-vous cette question : le verbe d’action décrit-il une fonction ou un composant ? Si vous tombez sur un mot comme « bouton », « capteur », « carter » ou « écran », vous êtes peut-être déjà dans la solution. Il faut remonter d’un cran.

Voici un tri simple pour éviter les formulations bancales : le produit doit informer l’utilisateur, pas « afficher un écran ». Il doit résister à la pluie, pas « avoir un joint en caoutchouc ». Il doit se connecter au réseau, pas « utiliser une carte électronique précise ».

Vous voyez la différence ? On reste au niveau fonctionnel, sans verrouiller l’architecture.

Comment construire un diagramme pieuvre étape par étape

Une fois les entrées cadrées, on peut passer au schéma. Le plus utile est souvent le plus lisible, pas le plus décoré.

Tracer le modèle de base

Au centre, placez le produit au centre. Autour, dessinez les éléments du milieu extérieur identifiés à l’étape précédente. Reliez chaque élément au produit par une ligne, puis notez la fonction associée ou la contrainte qu’il impose.

Le modèle de diagramme pieuvre reste volontairement simple. Un cercle central, des branches autour, des étiquettes courtes. Ce schéma n’est pas un poster, c’est un outil d’analyse. S’il devient trop chargé, vous perdez la lecture des interactions.

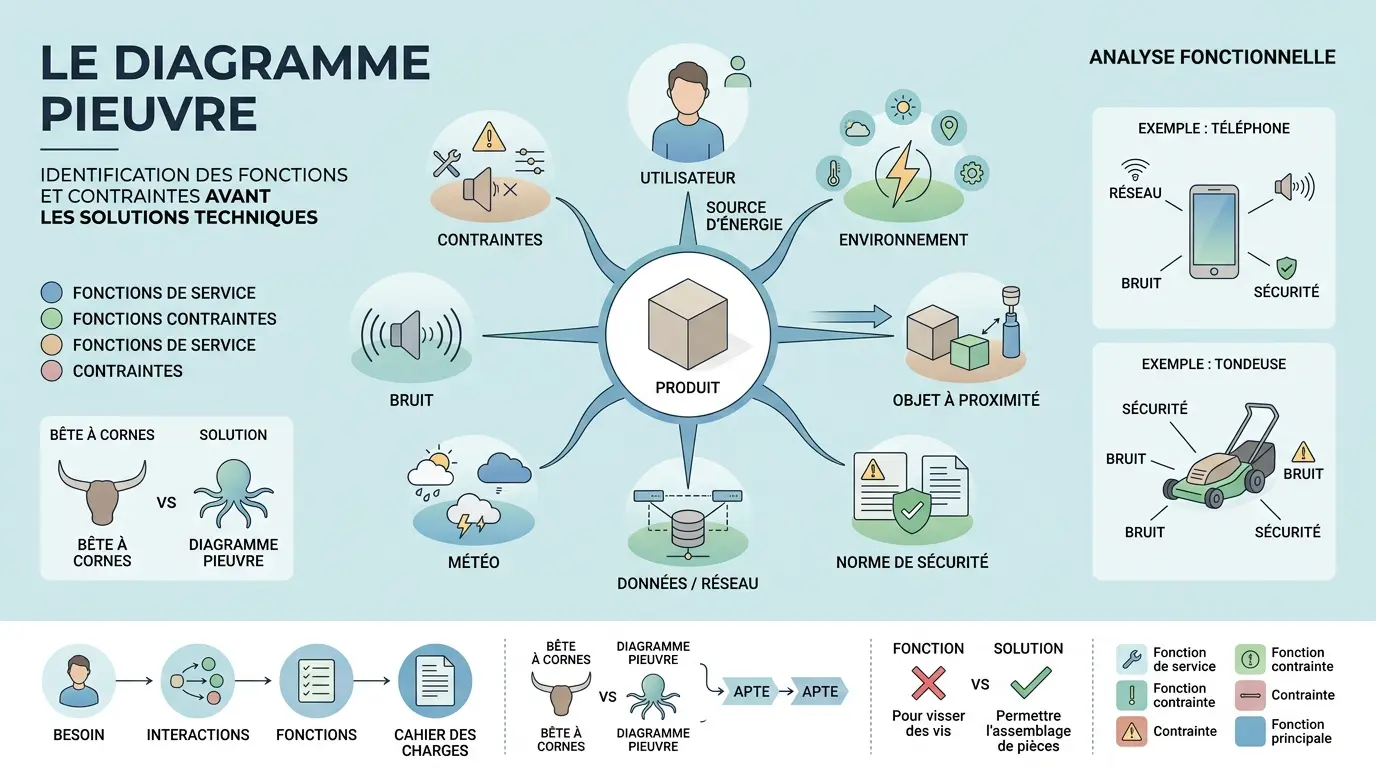

Pour un exemple téléphone portable, les éléments extérieurs peuvent être : utilisateur, réseau, batterie, chargeur, poche, environnement lumineux, bruit ambiant, réglementation. Pour un exemple tondeuse à gazon, on retrouve souvent l’utilisateur, l’herbe, le sol, l’alimentation, le voisinage sonore, la météo, le stockage. Chaque élément appelle une interaction différente.

Passer des interactions aux fonctions

À ce stade, transformez chaque interaction en fonction de service ou en fonction contrainte. La fonction de service exprime ce que le produit rend possible pour l’utilisateur. La fonction contrainte traduit une limite, une exigence à respecter ou une condition d’usage.

Le graphe des interactions devient alors un support pour écrire les fonctions de manière propre. Par exemple : « permettre à l’utilisateur de transporter l’objet facilement » relève d’une fonction de service. « Résister à une humidité temporaire » relève d’une fonction contrainte. Les deux doivent apparaître, mais pas au même titre.

Voici une manière simple de les distinguer :

Cette étape donne déjà de la matière pour le tableau fonctionnel. On y ajoute ensuite des critères, des niveaux, des flexions éventuelles, puis on rédige le cahier des charges fonctionnel. Vous avez là la chaîne complète, du schéma à la formalisation.

Vérifier et transformer en cahier des charges fonctionnel

Avant de valider, relisez votre schéma avec une checklist simple. Chaque ligne doit correspondre à une vraie interaction. Chaque interaction doit déboucher sur une formulation fonctionnelle propre. Et chaque fonction doit rester indépendante de la solution.

Voici un modèle de diagramme pieuvre vierge que vous pouvez remplir dans cet ordre :

Une fois ce tableau rempli, vous pouvez rédiger le cahier des charges fonctionnel. Le document final doit séparer les fonctions, les critères d’appréciation et les niveaux attendus. Si vous sautez cette étape, votre schéma reste un dessin. Si vous la faites bien, il devient un vrai support de décision.

Dans un projet bâtiment ou industriel, ce schéma prend encore plus de sens lorsqu’il s’insère dans les missions MOE, leurs phases et leurs livrables.

À la fin, votre schéma doit surtout vous aider à décider

Le bon test est simple : quelqu’un peut-il relire votre schéma sans vous et comprendre ce que le produit doit faire ? Si oui, vous êtes proche d’un diagramme pieuvre utile. Si non, il manque encore du cadrage, ou une partie des interactions est mal formulée.

Gardez la séquence en tête : besoin clarifié, éléments extérieurs identifiés, interactions représentées, fonctions formulées, puis cahier des charges fonctionnel. Ce n’est pas un rituel académique, c’est une manière de réduire les flous avant de concevoir. Et quand on conçoit sur une base floue, on paie souvent la facture plus tard.

Un bon schéma n’est pas celui qui fait sérieux. C’est celui qui rend visibles les arbitrages entre besoin, environnement et contraintes. Dans votre cas, si une autre personne reprend le document, comprend-elle d’abord le service attendu, puis seulement la solution à imaginer ?
